[NEW]LINEAR DUAL WEDGE HEAD

PITCH CHANGE HEAD

LINEAR Dual Wedge Type

Feature

기존의 듀얼쐐기헤드와 PSMP의 모션 기술이 융합되어 새롭게 출시된 제품입니다.

볼스크류, 벨트 및 거대한 서보모터가 필요 없어졌으며, 기존헤드에서 60%이상 경량화 되었습니다.

반복 정밀도 ±5µm 내 사양으로, 전세계에서 가장 우수한 정밀도를 보입니다.

혁신적인 설계의 차세대 가변헤드

서보모터, 볼스크류, 벨트등 기타 구동전달 장치가 포함된 기존의 가변헤드와 달리, LDWH 는 모터가 내장되어 있으며 구동 전달장치 역시 필요 없습니다. 그 결과, 60.6%의 두께감소 와 44.4%의 무게 경량화를 구현하였습니다.

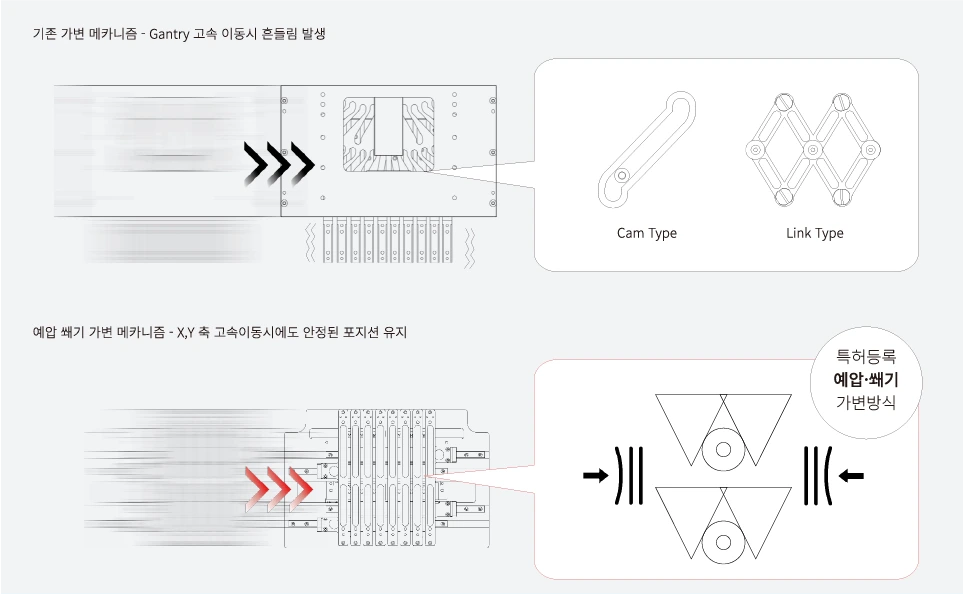

예압 쐐기 방식 (특허)

캠타입, 링크타입의 가변구조와 달리 가변 Attach를 예압을 주고 있는 구조 특성상,

고속 이동시에도 흔들리지 않고 안정적입니다.

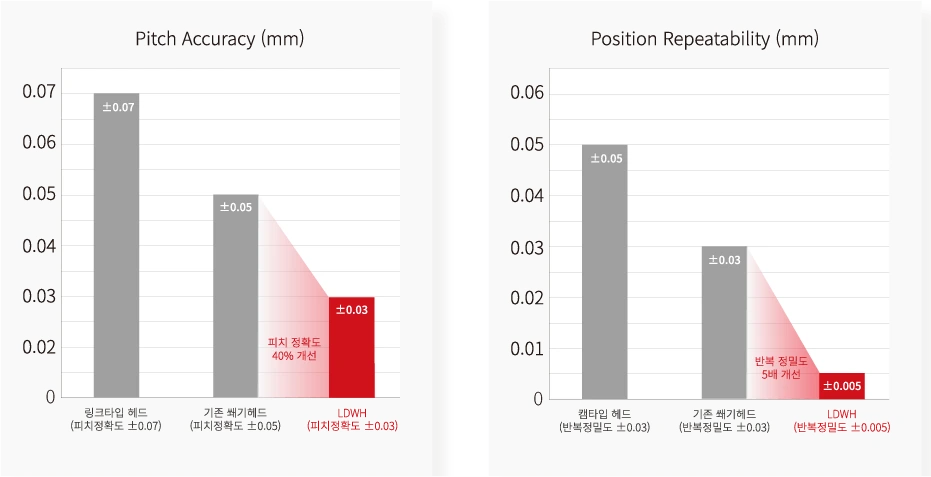

Global No.1 반복정밀도를 가진 가변헤드

혁신적인 설계 구조의 결과, ±0.005mm의 반복정밀도를 달성합니다.

Technical Data

치수도

▶ LDWH-10-22-08-300-P 의 치수도이며, 사양 변경시 본사에 문의바랍니다.

주문형번
