PITCH CHANGE HEAD
Feature

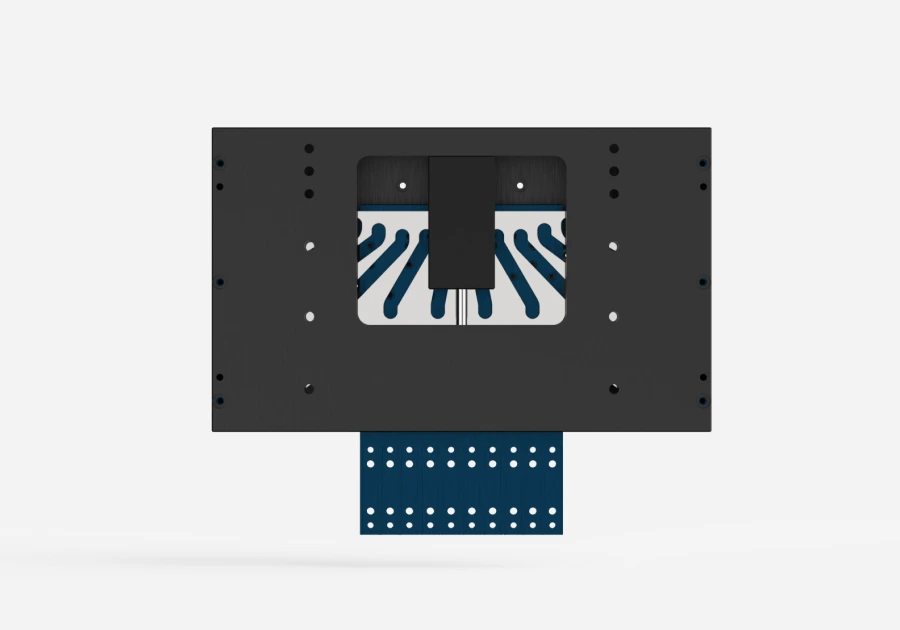

Plate CAM구조로, 프로파일을 따라 X축으로 가변 가능한 평면 캠타입 가변 헤드입니다.
실린더 구동방식, 모터 구동방식 중 선택 가능합니다.
피에스엠피 풍부한 설계 노하우를 바탕으로 구조를 단순화하여 비용 효율적이면서도 뛰어난 범용성을 갖춘 제품입니다.
Technical Data
| 항목 | 사양 |
|---|---|
| 모델 | CPCH |
| 형식 | 평면캠 |
| 구동방식 | 서보 모터, 실린더 (옵션사항) |
| 위치 정밀도 (mm) | ±0.05 |
| 반복 정밀도(mm)² | ±0.03 |
| 최소 피치 (mm) | 6 |
| 최대 피치 (mm) | 30 |
| 최소 PARA 수(EA) | 4 |
| 최대 PARA 수(EA) | 14 |
| Sensor | Home, Limit 포토 센서 기본 장착 |
| 최대 가변 횟수 (Cycle / 1min) | 120 |
※ 제시된 스펙은 PARA 수, 구동부 사양, 피치 범위 및 사용 조건에 따라 변경될 수 있습니다.
치수도
주문형번

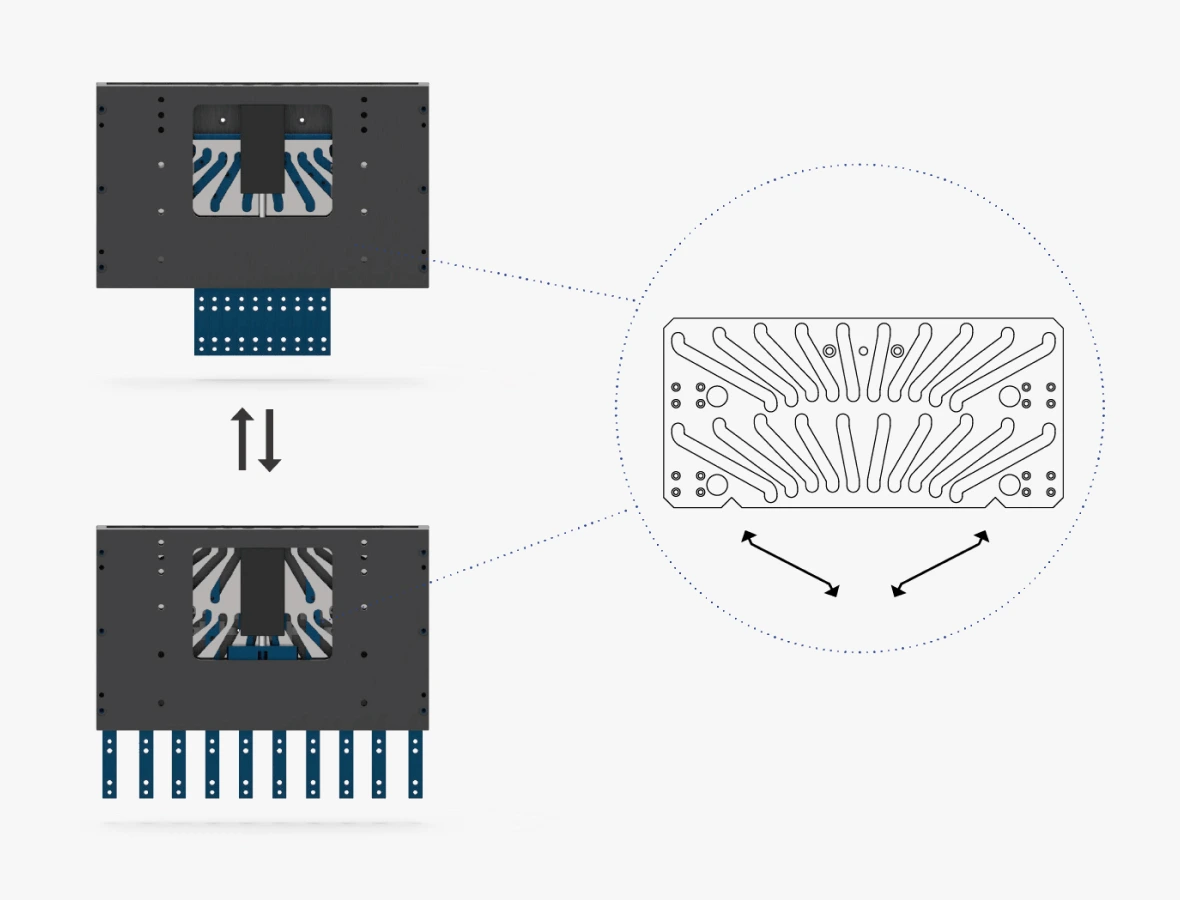

가변 원리
평면캠 (Plate CAM)을 적용한 가변헤드입니다. 기존 Plate CAM가 가지는 정밀도를 보완하기 위해 PSMP 독자적인 공차관리 설계(및 가공)가 적용되었습니다. CAM디자인에 따라 등간격, 비등간격으로 변환이 가능합니다.
