Feature
갱타입형 헤드에 공간 효율적으로 사용 가능한 피커입니다.
Picker Up/Down 시 Vacuum Hose 모션이 없습니다.
무급유 정밀 가이드를 사용하여 오일로 인한 패키지 손상을 방지할 수 있습니다.
Technical Data
| 항목 | 사양 |
|---|---|
| 이론 추력 | 전진 : 1.0 ~ 2.5 (kgf) 후진 : 0.76 ~ 1.9 (kgf) |
| UP/DOWN 방식 | DRY AIR |
| 사이즈 | 16.0(W) X 75.8(H) X 12(T) (mm) |
| 무게 | 약 36g |
| AIR PORT | Ø 2, Ø 3.2 (선택 사항) |
| 작동방식 | 복동 |
| 버퍼 텐션 | 1) Length: 1.9mm 2) Force: 150g ±15% (1mm 가압시) |
| 진공 니플 | M3 Tap |
| 위치 정밀도 | ±0.1mm |
| 사용 압력 범위 | 2bar ~ 5 bar |
| ESD (TIP~MOUNT) | 10Ω 이하 |

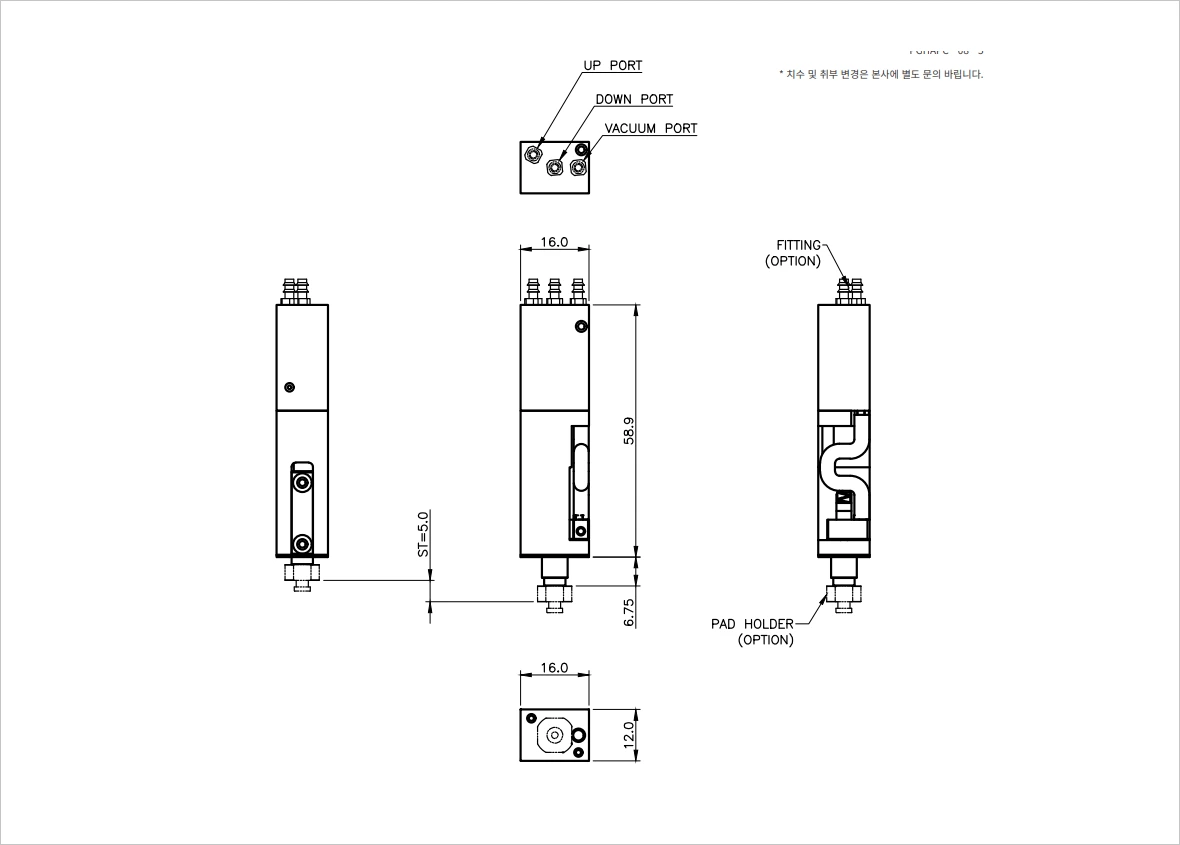

치수도
주문형번
특장점

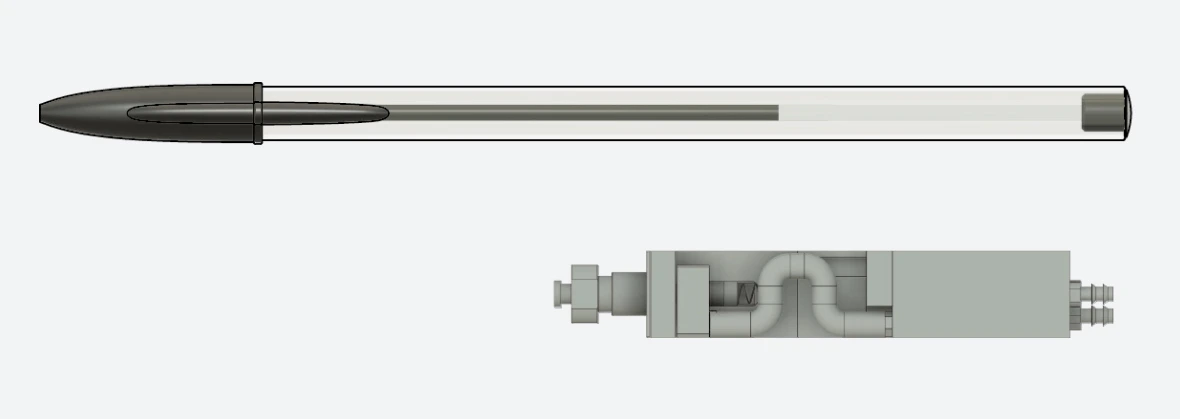

컴팩트한 기구 설계
제한된 공간 내에서 높은 성능과 정밀한 움직임이 요구되는 제조 환경에 특화된 컴팩트한 설계를 갖고 있습니다. 높은 작동 정밀도와 안정성을 보장하여 공간 활용도를 극대화 합니다.

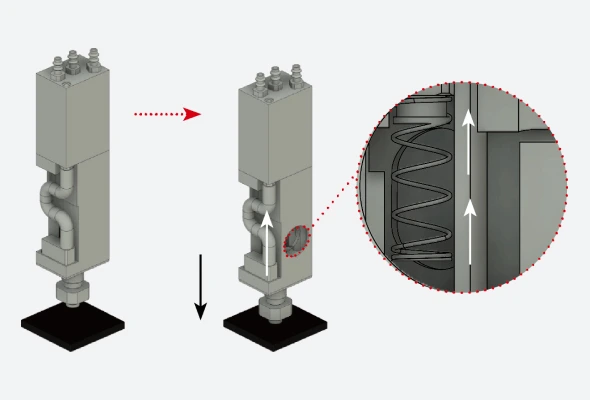

내장 스프링 쿠션
기구 내부에 스프링 쿠션이 내장되어 있어, Pick up시 제품에 가해지는 충격을 최소화하며, 누르는 압력을 조절할 수 있습니다.
회전 방지
이송중에 샤프트 팁이 미세하게 회전하는 것을 방지하도록 설계되어 POCKET에 정확히 안착 시키지 못하는 현상을 최소화합니다.

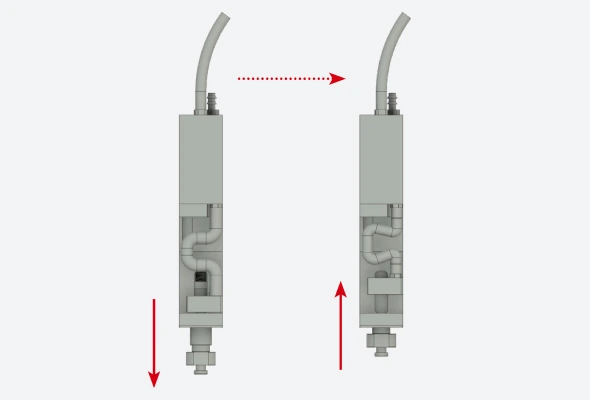

내장형 진공 호스
진공용 Flexible Hose를 내장하여, UP & DOWN 동작시 외부 호스의 움직임이 없습니다.

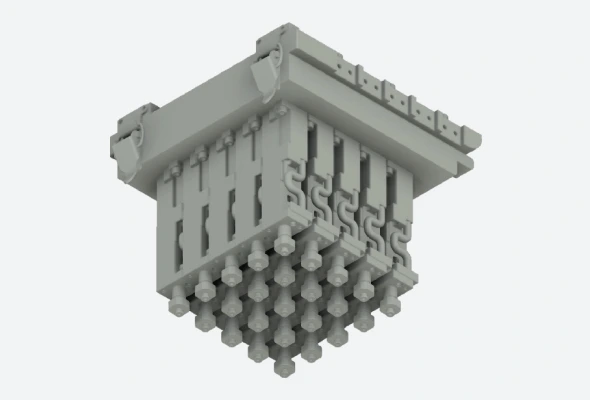

병렬성 최적화
매우 높은 병렬성을 가지는 피커 디자인으로, X,Y축으로 병렬 설치하는 갱타입형 헤드모듈에 적합합니다

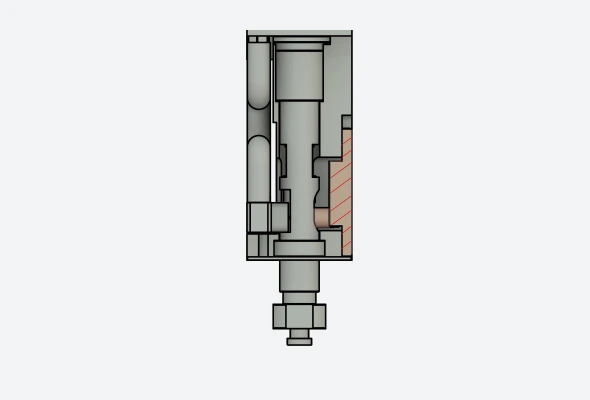

무급유 정밀 가이드
특수 소재 가이드를 채용하여 누유로 부터 안전한 무급유 피커 실린더입니다.
ESD 방지
정전기로 인한 제품 및 장비 손상을 방지하기 위해 내부에 전기 전도성 스프링이 설치되어 있습니다.
