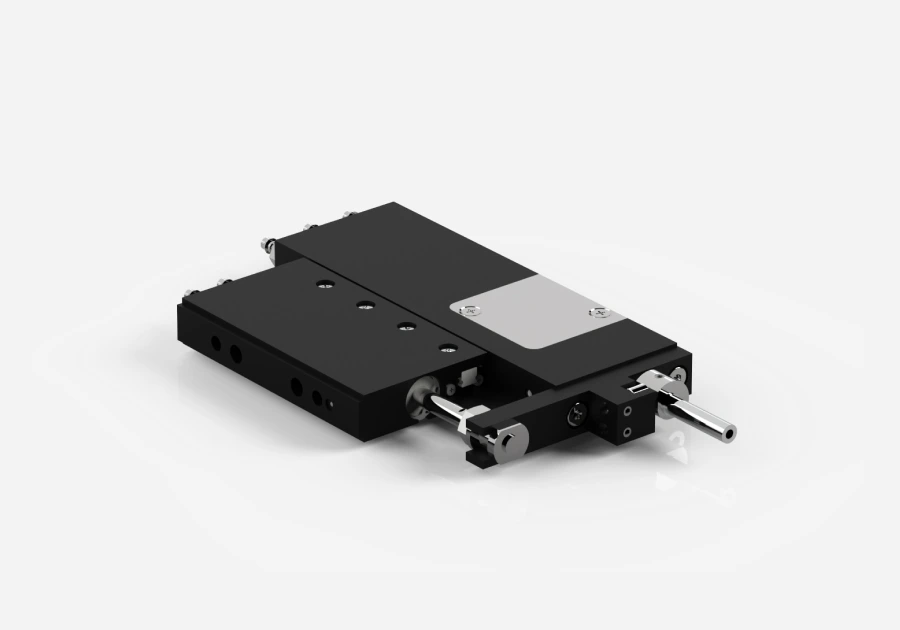

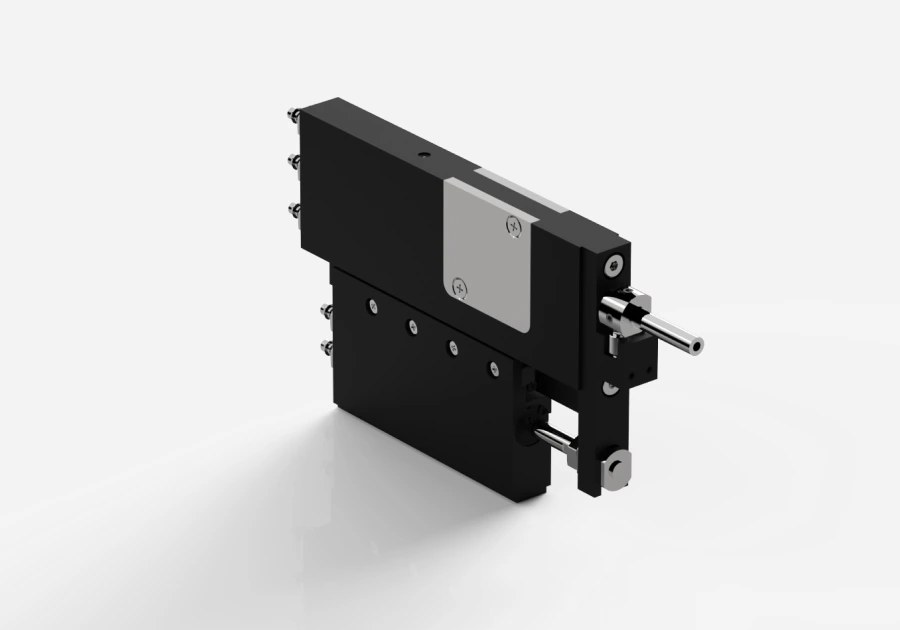

Rotary Picker cylinder
Feature
這是一款可以使用氣壓方式進行旋轉的旋轉型Picker。
擁有7.8T超薄厚度，可在最小8mm間距間安裝。
採用無潤滑精密導軌，能防止因油品造成包裝損壞。
可選擇自動開關作為選配。
產品咨詢
Technical Data
| 項目 | 規格 |
|---|---|
| 理論推力 | 前進 : 0.57 ~ 1.4 (kgf) 後退 : 0.43 ~ 1.0 (kgf) |
| UP/DOWN | DRY AIR |
| 大小 | 49.3(W) X 91.2(H) x 7.8(T) (mm) |
| 重量 | 約 73g |
| AIR PORT | Ø 3.2 |
| 運作方式 | 雙動 |
| 真空接口 | M3 TAP |
| 位置精密度 | ±0.1mm |
| UP/DOWN 壓力使用範圍 | 2bar ~ 5 bar |
| 旋轉角精密度 | ±0.1° |
| 旋轉壓力使用範圍 | 2bar ~ 5 bar |
| 旋轉角度 | 0° ~ 180° |

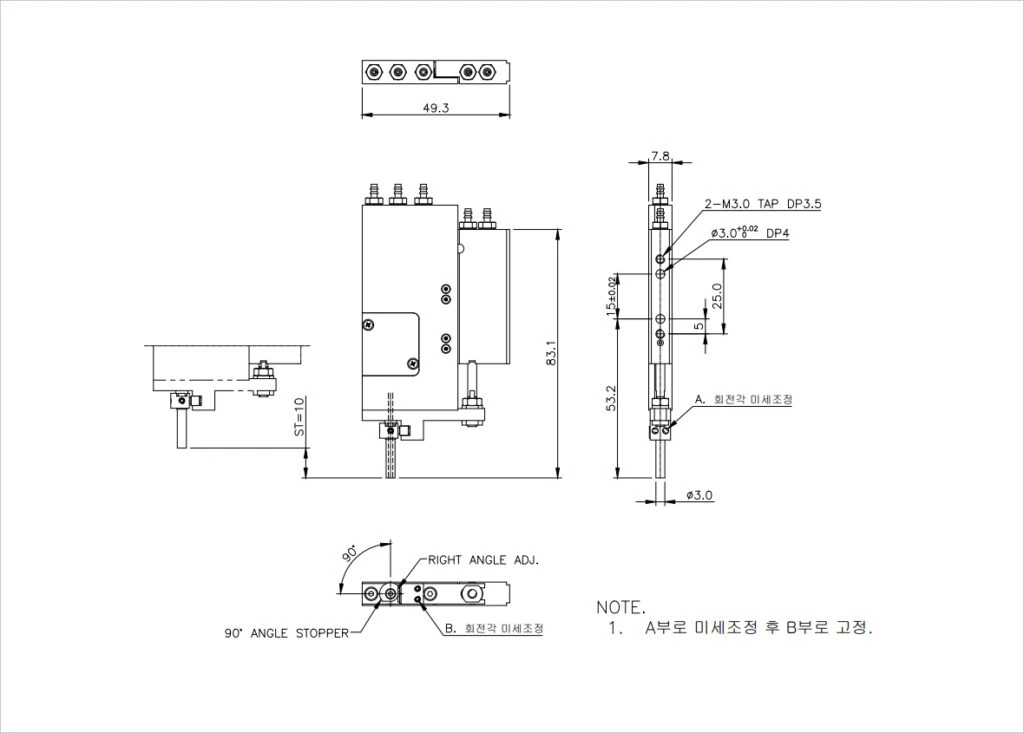

尺寸圖
定製型號
特點

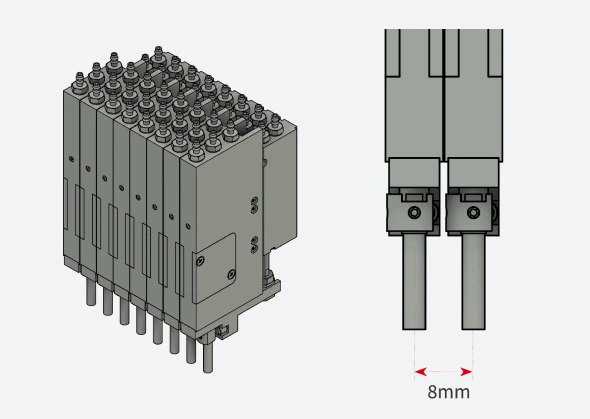

緊湊型設計
這款具有專為有限空間內高性能和精確運動要求的製造環境所設計的緊湊型設計。保證高操作精度與穩定性，並最大化空間使用效能

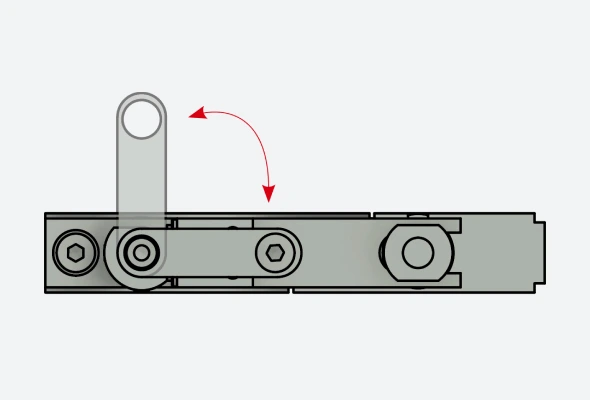

旋轉功能
這是一款可以使用氣壓方式進行旋轉的旋轉型Picker。可以根據需求的角度調整機械設計來使用

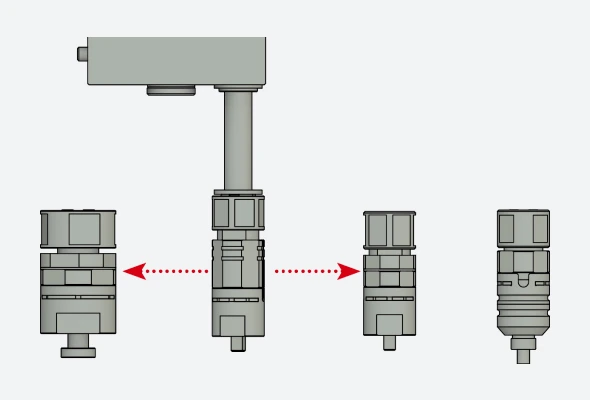

多種噴嘴型式
只需簡單的一次操作即可輕鬆更換，並保持與各種墊片的兼容性，大幅提升作業效率與靈活性
無潤滑精密導軌
採用特殊材料導軌，確保不漏油的無潤滑拾取氣缸
