CAD 전체 외곽: 47 × 145.5 × 7.8 mm

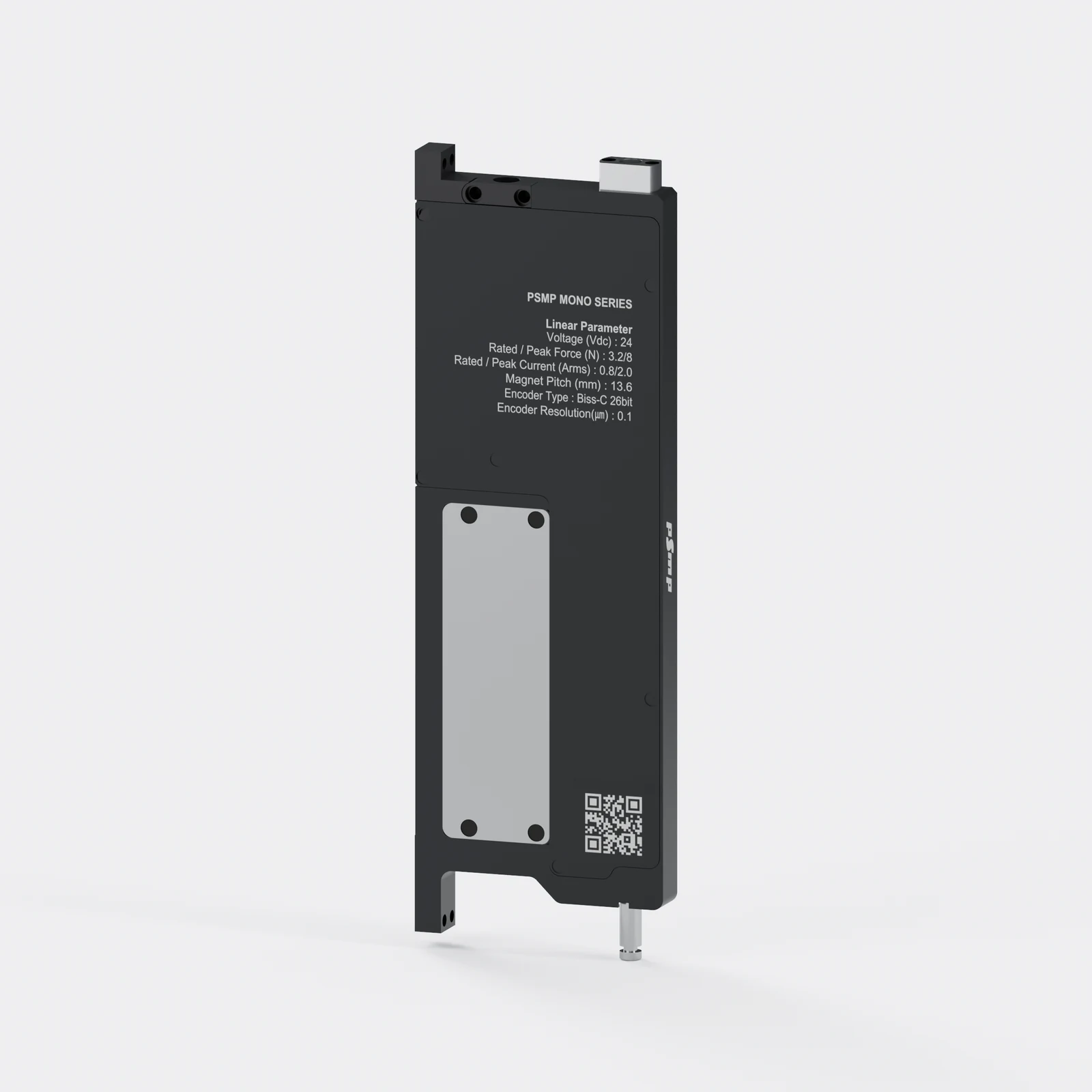

MONO SERIES / 정밀 피커
MONO 7.8T
15 mm 스트로크의 단축 리니어 피커. 설치 공간과 필요한 구동 조건을 함께 검토할 수 있습니다.
인증·규제 정보
인증 증빙자료는 영업담당자에게 문의해 주세요.
회사 인증 보기
- ISO 9001품질경영시스템
- ISO 14001환경경영시스템
- ISO/IEC 27001정보보안경영시스템
- ISO 45001안전보건경영시스템
7.8 mm본체 폭
15 mm스트로크
115 g총 무게
리니어 모터 Z축
원본 STEP 기반 3D 모델
크기 비교 및 CAD 다운로드
설계 검토 전 확인하세요
다른 모델과 비교3D와 STEP은 정규 02 CAD 기준입니다. 사양표의 본체 높이와 3D 모델의 전체 외곽은 측정 범위가 다릅니다. 샤프트 타입을 포함한 설치 조건은 승인도면으로 확인해야 합니다.
설계의 기준이 되는 정보.
최종 사양은 승인도면 기준입니다.
| 모델명 | MONO-7.8T-15ST |
|---|---|
| 구동 구성 | 리니어 모터 Z축 |
| 본체 폭 | 7.8 mm |
| 스트로크 | 15 mm |
| 본체 깊이 | 47 mm |
| 사양표 본체 높이 | 142.5 mm |
| 총 무게 | 115 g |
| 정격 추력 Z축 | 3.2 N |
| 모터 공급 전압 | 24 V DC |
| 위치 반복정밀도 Z축 | ≤ 1 μm |
| 엔코더 분해능 Z축 | 0.1 μm |
정격 추력은 낙하방지 스프링과 이동 부품 무게를 제외한 모터 출력입니다. 본체 높이와 CAD 외곽 치수는 범위가 다릅니다.
제품 선정 전 확인할 사항.
3D 화면의 치수를 설계에 바로 사용해도 되나요?
3D는 제품 검토용입니다. 전체 외곽에는 샤프트와 돌출부가 포함되며 본체 치수와 다를 수 있습니다. 최종 제작·발주는 PSMP 승인도면을 기준으로 진행하세요.
샤프트와 노즐은 어떻게 확인하나요?
01은 샤프트 내경 암나사 타입, 02는 외경 O-ring 타입입니다. 고객 제작 노즐을 적용할 때는 정확한 외경 공차와 체결 구조를 확인하세요.
핀맵과 케이블 자료가 필요한가요?
같은 제품군에서도 전류·전압에 따라 핀맵이 다를 수 있습니다. 케이블 제작 전 해당 모델의 핀맵과 제작도면을 PSMP에 요청하세요.
