VERSTELLBARE TEILUNGSKÖPFE

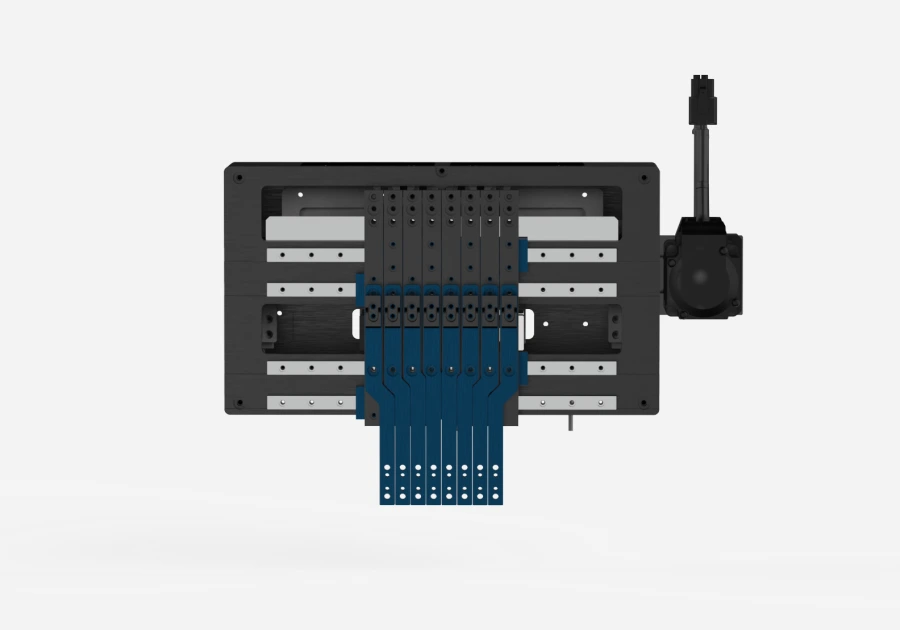

Art des Doppelkeils
Merkmale
Der Kopf mit zwei Keilreihen ist für variable Teilungsbewegungen ausgelegt.
Er erreicht unter den Köpfen mit variabler Teilung die höchste Präzision und eine Wiederholgenauigkeit von ±25μm über 100,000 Zyklen.
Der motorische Antrieb ermöglicht eine flexible Anpassung gleichmäßiger Abstände innerhalb der Spezifikationen zur Teilungsumwandlung.
Produktanfrage
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Modell | DWPCH |
| Ausführung | Keil |
| Antriebsart | Servomotorantrieb |
| Positionsgenauigkeit (mm) | ±0.02 |
| Wiederholgenauigkeit (mm)² | ±0.02 |
| Minimale Teilung (mm) | 6 |
| Maximale Teilung (mm) | 100 |
| Minimale PARA-Anzahl (Stück) | 4 |
| Maximale PARA-Anzahl (Stück) | 14 |
| Sensor | Referenz- und Endlagensensoren serienmäßig |
| Maximale variable Frequenz (Zyklen / 1 min) | 120 |

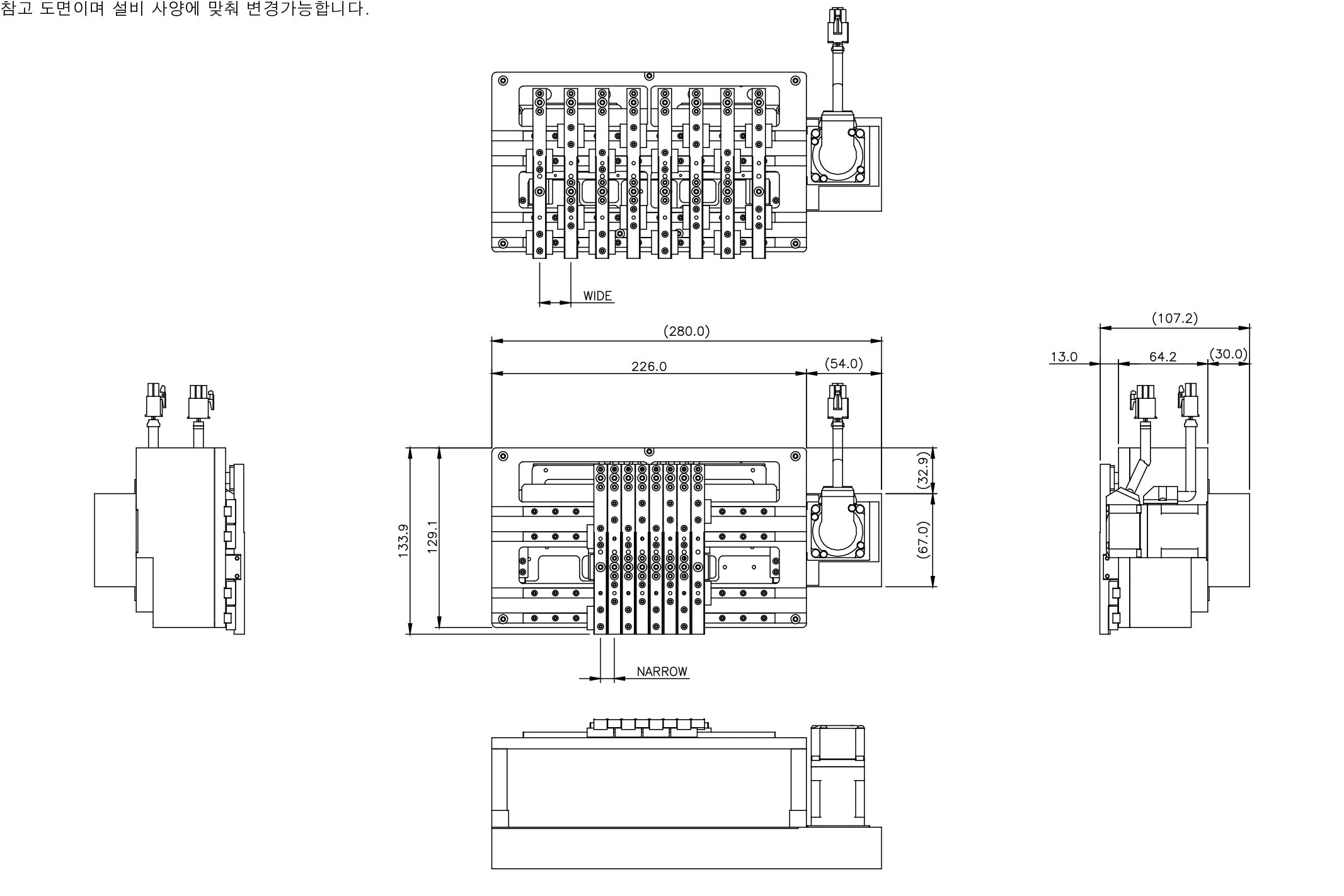

Abmessungen
Bestellnummer
Funktionsprinzip der Verstellung
Die Teilung wird präzise entlang des Keils verändert. Die Constraint-CAM-Methode minimiert das Spiel. Durch Änderung des Keilwinkels und der Keilgröße sind unterschiedliche Teilungsausführungen möglich. Die Konstruktion ist aufwendiger als bei LINK- oder herkömmlichen CAM-Methoden und ermöglicht eine hochpräzise Teilungsumwandlung.
