VERSTELLBARE TEILUNGSKÖPFE
Link Type
Merkmale
Ein variabler Kopf, der die Variation der X-Achse durch Verbindungsmechanismen ermöglicht.
Der motorische Antrieb ermöglicht eine flexible Anpassung gleichmäßiger Abstände innerhalb der Spezifikationen zur Teilungsumwandlung.
Basierend auf dem umfangreichen Design-Know-how von PSMP wird die Struktur vereinfacht, um ein kostengünstiges Produkt mit hervorragender Vielseitigkeit zu bieten.
Produktanfrage
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Modell | LPCH |
| Ausführung | Link |
| Antriebsart | Servomotorantrieb |
| Positionsgenauigkeit (mm) | ±0.05 |
| Wiederholgenauigkeit (mm)² | ±0.07 |
| Minimale Teilung (mm) | 6 |
| Maximale Teilung (mm) | 30 |
| Minimale PARA-Anzahl (Stück) | 4 |
| Maximale PARA-Anzahl (Stück) | 14 |
| Sensor | Referenz- und Endlagensensoren serienmäßig |
| Maximale variable Frequenz (Zyklen / 1 min) | 120 |

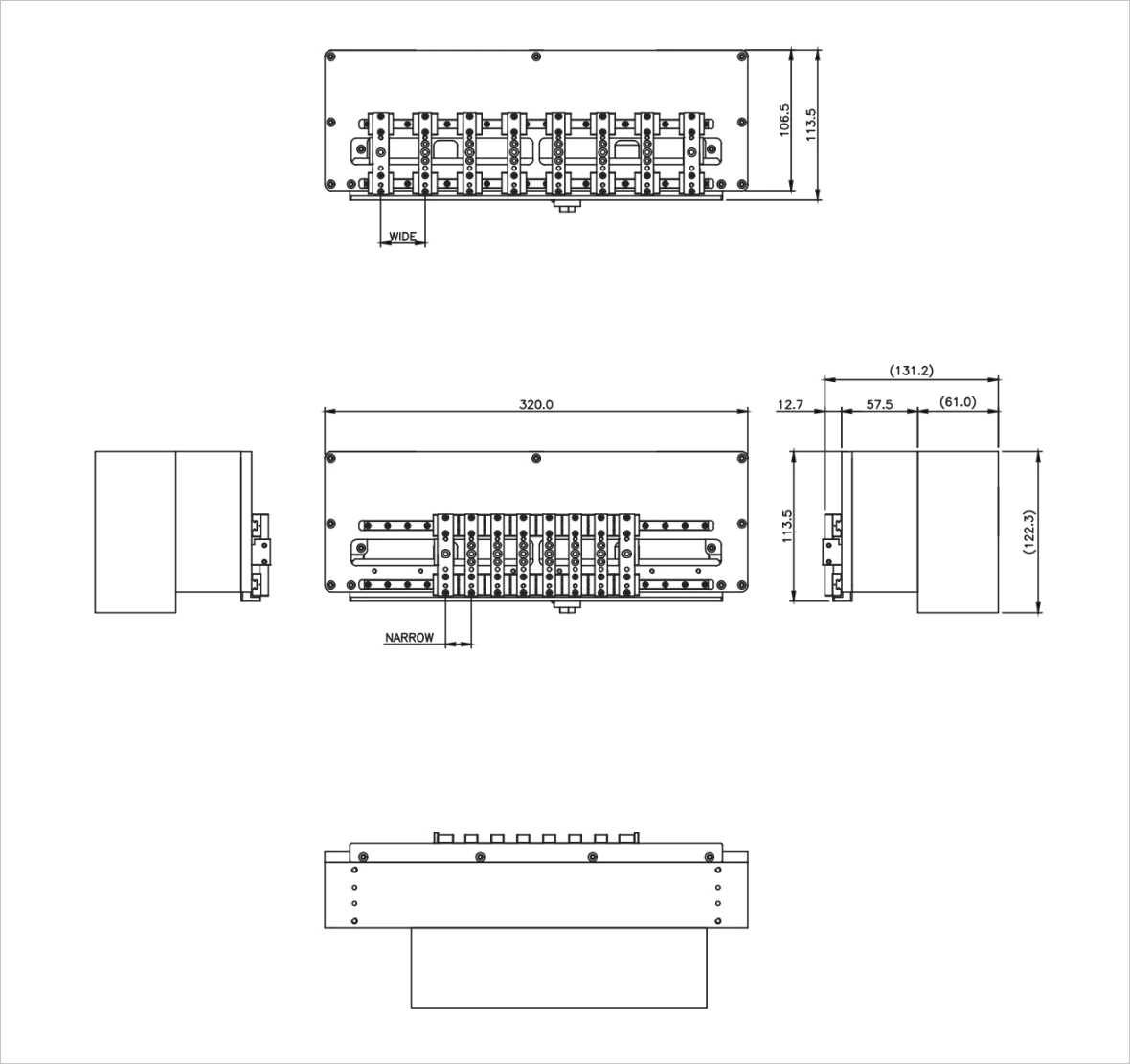

Abmessungen
Bestellnummer

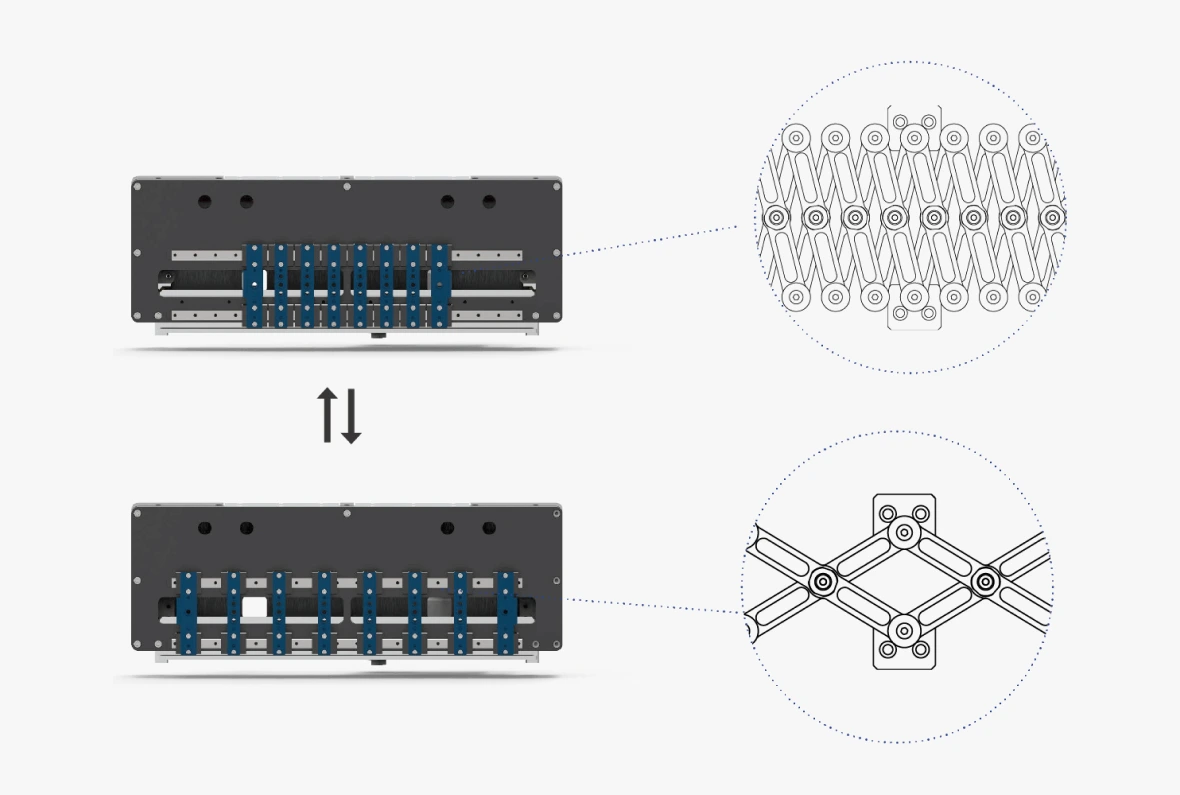

Funktionsprinzip der Verstellung
Ein variabler Kopf, der über LINK-Mechanismen arbeitet.
