FORCE-X-Serie

ZR-Bewegungs-Picker mit motorisch angetriebener Z-Achse und Steuerung der θ(R)-Achse.

Merkmale

ZR Motion Picker mit motorisch angetriebener Z-Achse und θ(R)-Achsensteuerung.

Ausgestattet mit einem Ultra-High-Output-Linearmotor für das Pressen mit hoher Kraft und die Handhabung schwerer Gegenstände.

Anwendbar für die Integration komplexer Prozesse oder spezieller Prozesse wie Bonding.

Produktanfrage

Video ansehenYouTube / Vimeo ↗

Hauptmerkmale

Motor mit hoher Schubkraft

Da die HBM-Integration erweitert wird und Interposer und Chip-Pakete in der Fläche wachsen, wird ein stabiles Handling größerer, schwererer Pakete immer wichtiger. FORCE-X ist mit einem Linearmotor mit hoher Leistung ausgestattet, um eine stabile Handhabung dieser größeren, schwereren Pakete zu unterstützen.

Ausgestattet mit einem Hochschubmotor, der in der Lage ist, sehr hohen Druck (1 kg ~ 15 kg) auszuüben. Anwendbar für Prozesse, die hohen Druck erfordern, wie Anbringen, Ablösen und Kleben.

Auch bei Anwendung von hohem Druck auf Produkte ermöglicht die Soft-Landing-Funktion sehr leichte Anpresskraftregelung unabhängig von der Werkstückdicke.

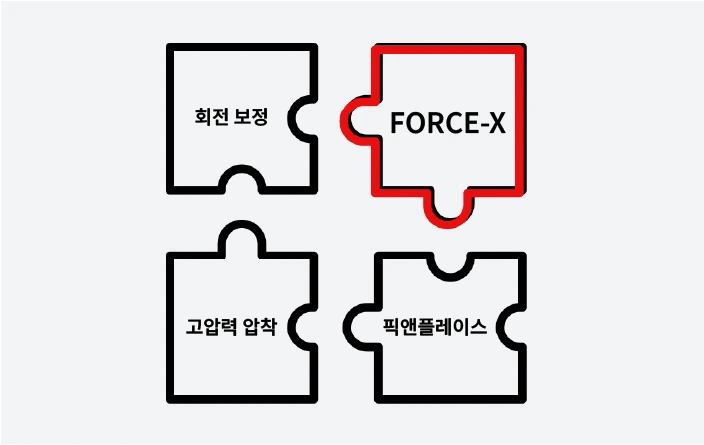

Integration mehrerer Prozesse

Präzisionsrotationsprozess, Hochdruckkompressionsprozess und Pick-and-Place-Prozess können durch FORCE-X in einen einzigen Prozess integriert. Dies ermöglicht eine effektive Geräteminiaturisierung und Kostenreduzierung.

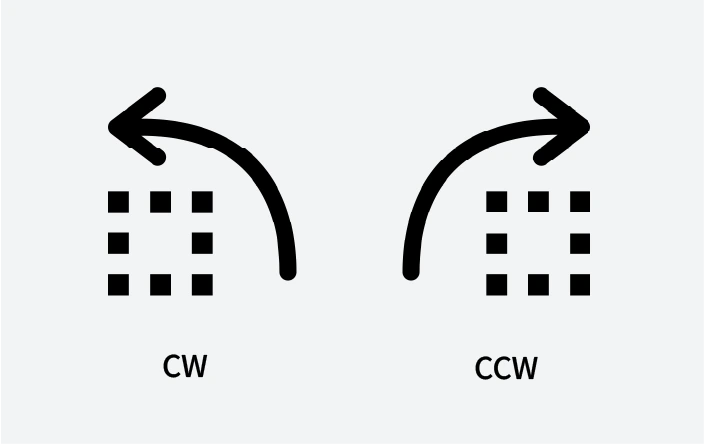

Rotatorische Servosteuerung

geeignet für eine Vorwärts- und Rückwärtsdrehung von 360°. Werkstücke können mit hoher Präzision an gewünschten Stellen mit einer Wiederholgenauigkeit von 0.01° oder besser positioniert werden.

Kein Rastmoment, keine Vibration und kein Umkehrspiel

PMSM-Motor eliminiert Cogging, Vibration und Spiel.

*Was ist PMSM Motor? PMSM (Permanent Magnet Synchronous Motor) ist ein hocheffizienter, leistungsstarker Permanentmagnet-Synchronmotor, der die höchste Drehmomentdichte und hervorragende Regelleistung unter den BLDC-Motoren bietet. Es ist ein Motor der nächsten Generation, der den Stromverbrauch minimiert und eine lange Lebensdauer bietet.

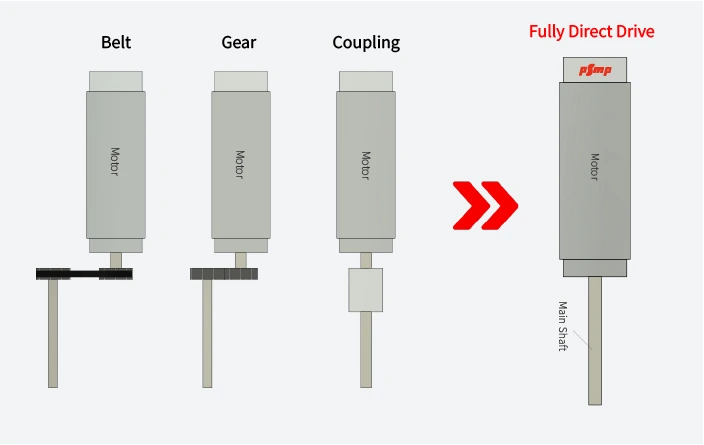

Direktantriebssystem

Völlig frei von Riemen, Zahnrädern und Kupplungen, die die Präzision des Produkts beeinträchtigen könnten. Die Pickerwelle ist direkt mit der Motordrehachse verbunden und bietet eine extrem hohe Präzision und eine stabile Leistung auch nach längerer Nutzung.

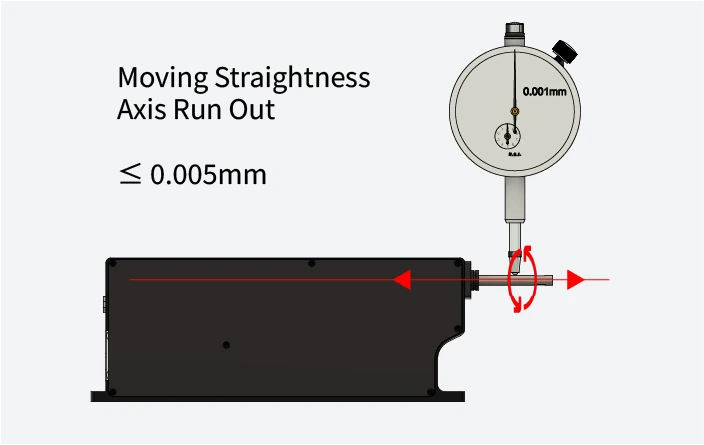

Kontrolle von Geradheit und Rundlauf

Schaftgeradheit und Auslauf während der Bewegung werden beim Versand streng kontrolliert und zertifiziert. Die Messdaten werden in Form von Prüfzertifikaten bereitgestellt.

Geradheit während der Bewegung: ±0.005 mm Rundlauf während der Rotation: ±0.005 mm *Für höhere Spezifikationen kontaktieren Sie uns bitte.

Kundenspezifische Anpassung

Anpassbare Spezifikationen, Farben, Striche usw. entsprechend den Kundenanforderungen. Verschiedene Funktionen können durch die Montage von Mikrocontrollern über das Interface Board hinzugefügt werden.
