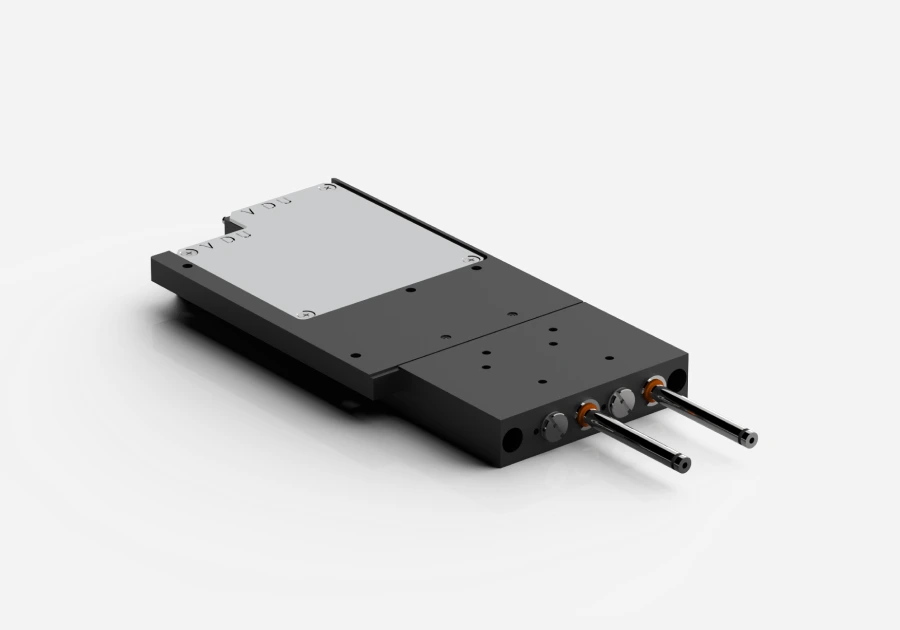

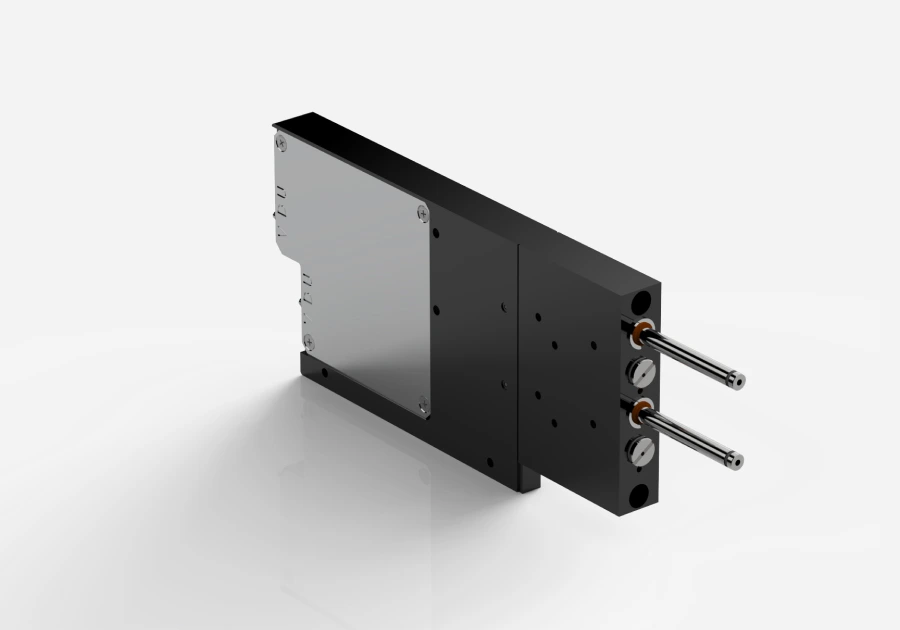

Zweischlauch-Pickerzylinder
Merkmale
Zwei Zylinder sind als Formpflücker ausgebildet.
9.8T Ultra dünne Dicke kann in mindestens 10 mm Abstand installiert werden.
Die ölfreie Präzisionsführung schützt das Gehäuse des Halbleiterbauteils vor ölbedingten Schäden.
Auto Switch kann als Option ausgewählt werden.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Schaftschlag¹ | ±0.03 (100 gf Laststandard) |
| Theoretischer Schub | Leistung: 0.57 ~ 1.4 (kgf) Rückseite: 0.43 ~ 1.0 (kgf) |
| UP/DOWN | Trockene Luft |
| Abmessungen | 61.0(W) X 107.0(H) x 10.0(T) (mm) |
| Gesamtmasse | Ca. 110 g |
| AIR PORT | Ø2, Ø3.2 (fakultativ) |
| Betriebsart | doppeltwirkend |
| Pufferweg und -kraft | 1) Länge: 2mm 2) Kraft: 170g ±15% (bei 1mm Anpressung) |
| Vakuumnippel | M3 TAP |
| Positionsgenauigkeit | ±0.1mm |
| Arbeitsdruckbereich | 2bar ~ 5 bar |
| ESD (TIP~MOUNT) | Unter 10 Ω |
Messhinweis: Gemessen mit 100 gf Belastung im rechten Winkel zur Welle bei ausgefahrenem Pickerzylinder.

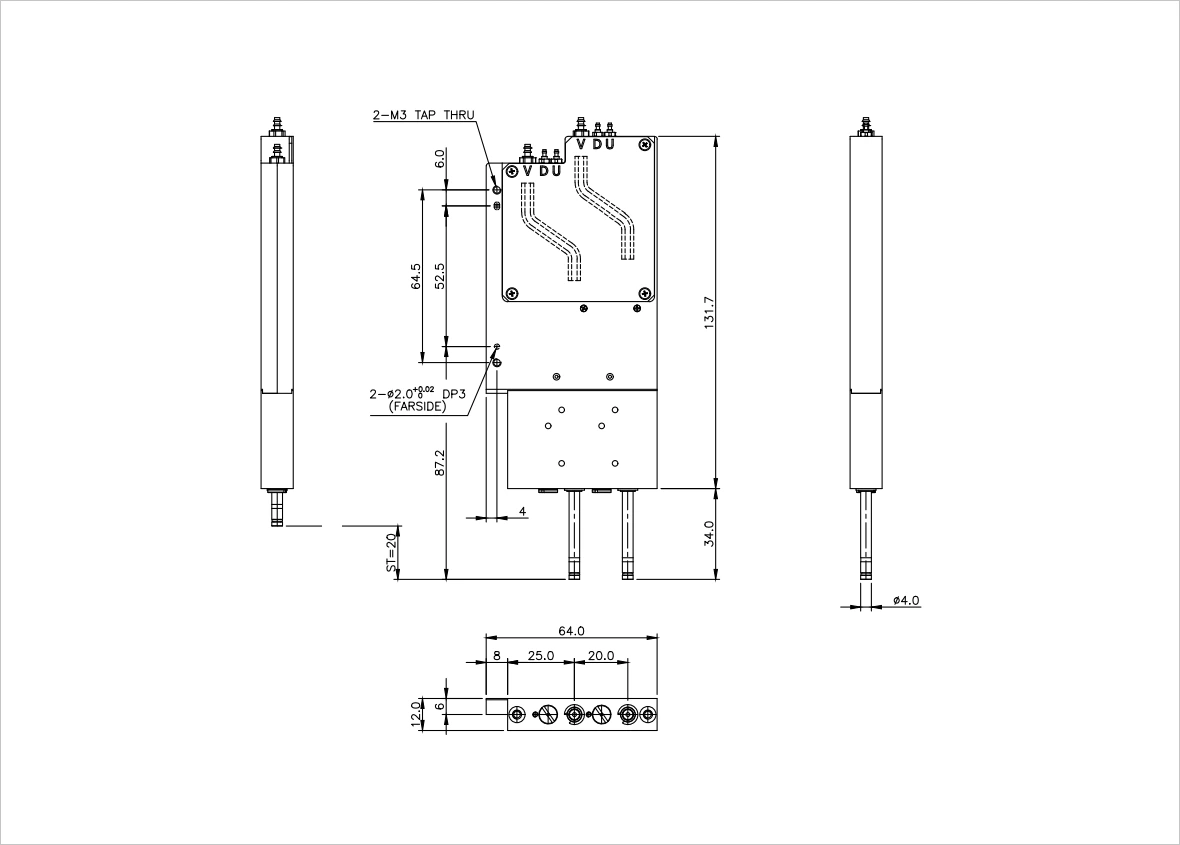

Maßzeichnung
Bestellnummern
Hauptmerkmale

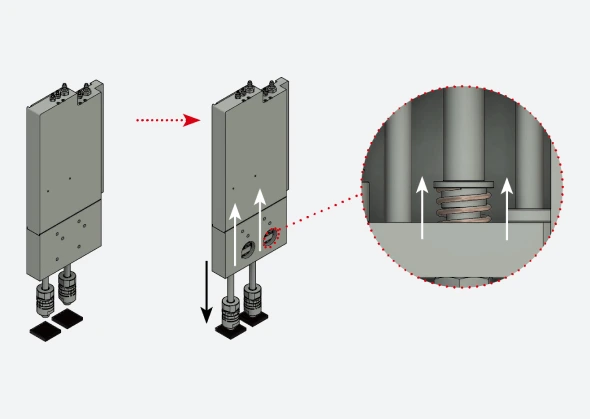

Integrierte Federdämpfung
Im Inneren des Mechanismus ist ein Federpuffer integriert, der die beim Aufnehmen auf das Werkstück wirkenden Stöße minimiert und eine Einstellung des Anpressdrucks ermöglicht.

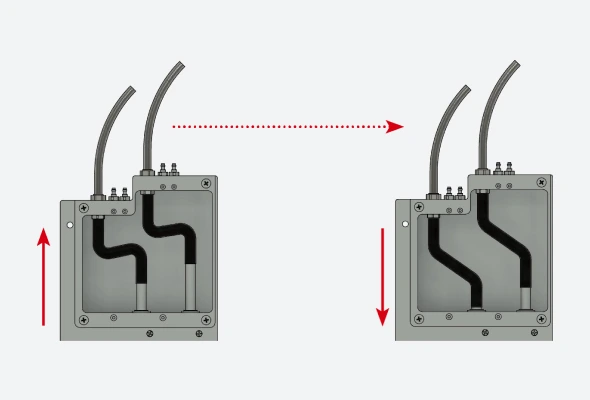

Integrierter Vakuumschlauch
Ein integrierter flexibler Vakuumschlauch verhindert die Bewegung eines außenliegenden Schlauchs während der Auf- und Abbewegung.
Hohe Präzision
Verbessert die Stabilität der Welle und minimiert die Vibration und Vibration der Welle.
Verschiedene Düsentypen
Die benutzerfreundliche Bedienung ermöglicht es Ihnen, verschiedene Pads und Kompatibilität zu erhalten, die die Effizienz und Flexibilität Ihrer Arbeit erheblich verbessern.
Ölfreie Präzisionsführung
Der Pickerzylinder ist ölfrei und mit einer Führung aus Spezialmaterial ausgestattet, die vor Ölleckagen schützt.

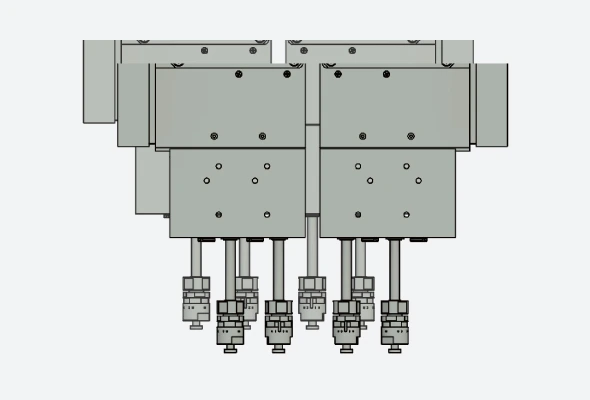

Zylinder in Doppelausführung
Zwei Zylinder sind Doppelzylinder, die in einer Einheit kombiniert werden, was den Betrieb einfacher und effizienter macht.

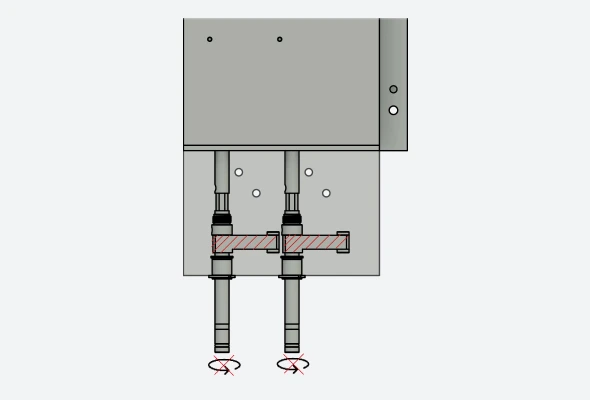

Verdrehsicherung
Es soll verhindern, dass sich die Wellenspitze beim Transport fein dreht, wodurch das Phänomen minimiert wird, dass der POCKET nicht genau haftet.

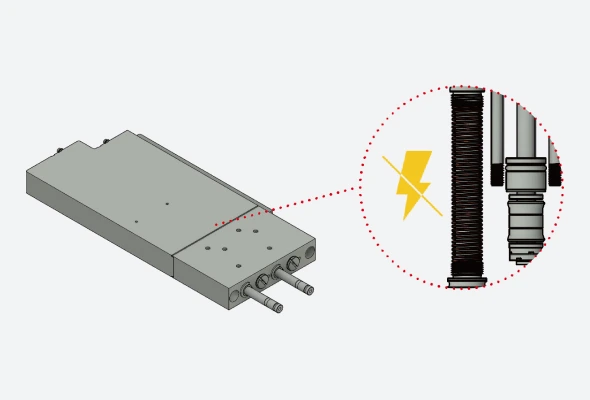

ESD-Schutz
Es ist mit einer elektrisch leitenden Feder im Inneren ausgestattet, um Schäden an Produkten und Geräten durch statische Elektrizität zu verhindern.
