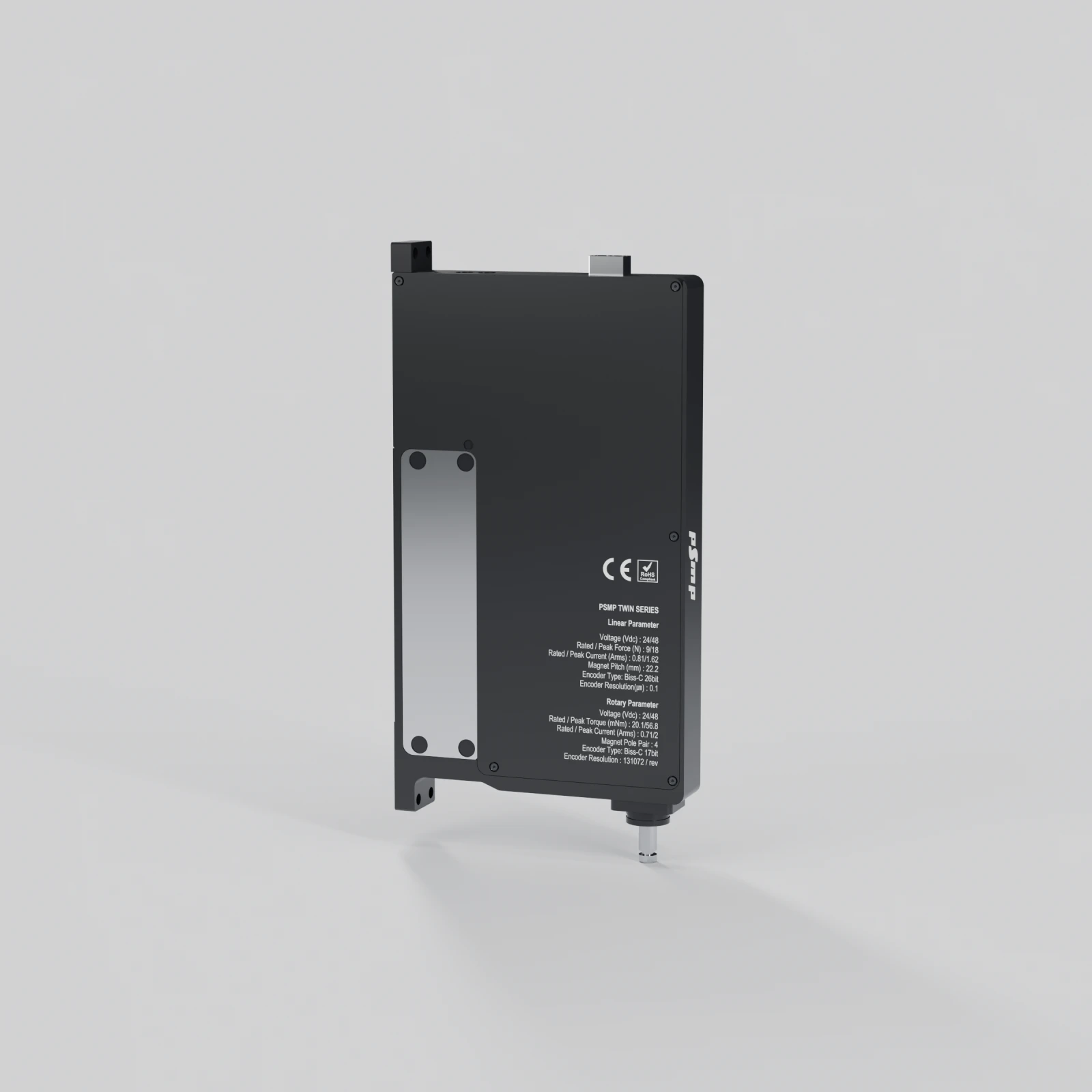

TWIN 14.8T-15ST
Ein zweiachsiger Picker mit 15 mm Hub und 9 N Nennkraft, bestehend aus einem Linearmotor für die Z-Achse und einem Drehmotor für die R-Achse.
Konformitätsinformationen
Wenden Sie sich für Nachweise zu Zertifizierungen bitte an Ihre Vertriebsansprechperson.
Unternehmenszertifizierungen
- ISO 9001Qualitätsmanagement
- ISO 14001Umweltmanagement
- ISO/IEC 27001Informationssicherheitsmanagement
- ISO 45001Arbeits- und Gesundheitsschutzmanagement
Die Maße basieren auf CAD-Daten. Prüfen Sie die Einbaubedingungen anhand der freigegebenen Zeichnung.
Technische Details für Ihre Konstruktion.
| Modell | TWIN-14.8T-15ST |
|---|---|
| Antriebskonfiguration | Lineare Z-Achse + rotatorische R-Achse |
| Gehäusebreite | 14.8 mm |
| Hub | 15 mm |
| Gehäusetiefe | 84 mm |
| Angegebene Gehäusehöhe | 156.9 mm |
| Gesamtmasse | 460 g |
| Nennkraft, Z-Achse | 9 N |
| Motorspannung | 24/48 V DC |
| Positionswiederholgenauigkeit, Z-Achse | ≤ 1 μm |
| Encoderauflösung, Z-Achse | 0.1 μm |
Die Nennkraft schließt die Absturzsicherungsfeder und das Gewicht beweglicher Teile aus.
Technische Dateien abrufen.
Vor der Auswahl Ihres Pickers.
Kann ich die 3D-Abmessungen für die Fertigung verwenden?
Das 3D-Modell dient der Bewertung. Seine Hüllkontur umfasst Wellen und Vorsprünge und kann von den Gehäuseabmessungen abweichen. Verwenden Sie für Fertigung und Bestellung die von PSMP freigegebenen Zeichnungen.
Wie prüfe ich Welle und Düse?
Typ 01 hat ein Innengewinde in der Welle; Typ 02 verwendet einen äußeren O-Ring. Prüfen Sie bei kundenseitig gefertigten Düsen die Wellentoleranzen und die Befestigung.
Benötigen Sie Pinbelegungen oder Kabeldokumentation?
Pinbelegungen können sich innerhalb einer Produktfamilie je nach Strom und Spannung unterscheiden. Fordern Sie vor der Kabelkonfektion die modellspezifische Pinbelegung und Kabelzeichnung an.
